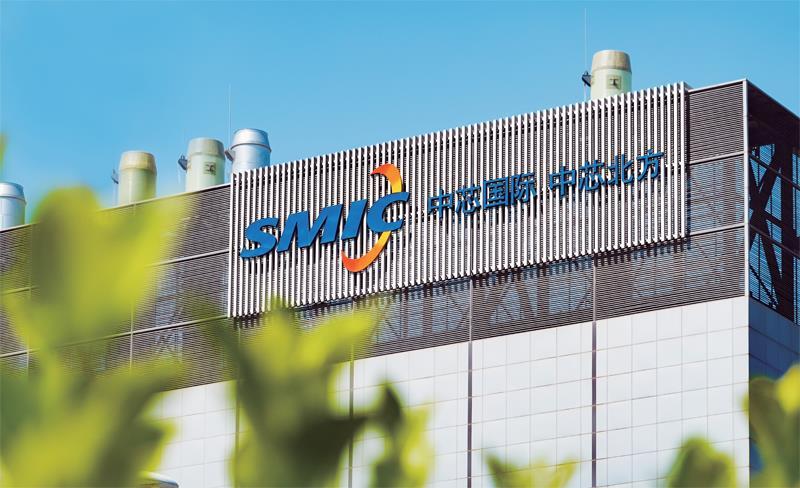

中芯国际

北京的初春仍有些许寒意，但在人民大会堂内，关于科技发展的讨论热度空前。

2026年3月，科学技术部部长阴和俊在全国两会的“部长通道”上，总结了过去一年的科技成果，尤其提到“我国芯片攻关取得新突破”。

“新突破”的表述看似平淡，放在全球地缘政治的角度却犹如一声惊雷。

自从2019年美国将华为列入“实体清单”，随后祭出《芯片与科学法案》、联合盟友实施对华设备与材料禁运，针对中国半导体产业的“硅幕”已经落下整整六年。

六年来，华盛顿的智库和硅谷的分析师多次预测，失去了EUV（极紫外）光刻机和先进制程代工的中国芯片，将永远停留在14nm甚至28nm 的“中世纪”。

然而，2025年的中国芯片“更上一层楼”。

从华为手机7nm芯片的稳定量产，到南大光电光刻胶的断链重生，再到芯粒（chiplet）架构的另辟蹊径，2025年中国半导体的发展务实、渐进，不惧试错。

在美国封锁半导体产业的第六年，中国半导体产业不仅活了下来，而且活得更好，更自信。

7nm流水线

故事要从一台被“压榨”到极限的机器说起。

在半导体物理学的规律中，想要制造7nm及以下节点的微观电路，必须依靠荷兰阿斯麦独家生产的EUV光刻机。它的波长只有13.5纳米，能像高度精细的手术刀一样在硅片上“雕刻”晶体管。而中国，被禁止购买这把“手术刀”。

既然没有锋利的手术刀，能不能用普通的刻刀，多刻几遍？

中芯国际与华为联合攻坚的“DUV多重曝光技术”用的就是这个办法。理论上，利用现有的DUV（深紫外）光刻机，对同一层晶圆进行三次甚至四次曝光，确实能达到7nm的精度。

但在商业现实中，这一做法曾被认为是一条死路：因为曝光次数越多，对准误差就会呈指数级放大，只要有极其微小的灰尘或震动，整片造价高昂的晶圆就会报废。

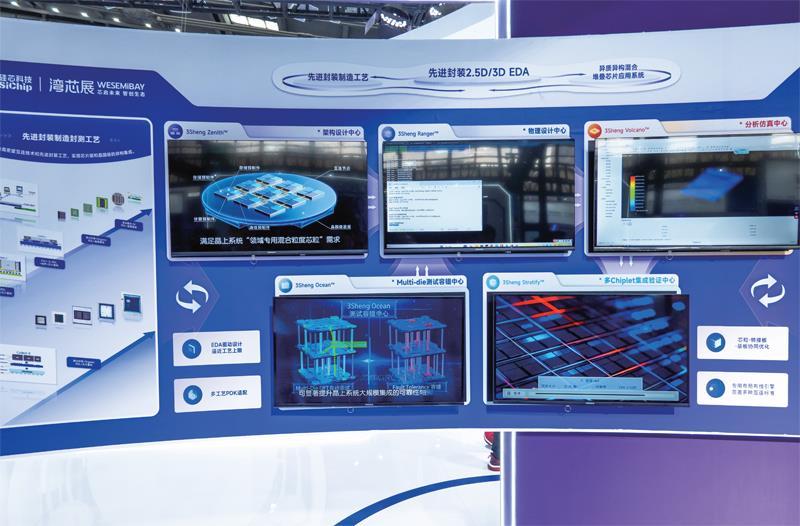

2025年10月15日，广东深圳，湾芯展Chiplet与先进封装生态专区

　　这条“非典型”7nm产线的商业化良率，已达正向经济循环的临界点。

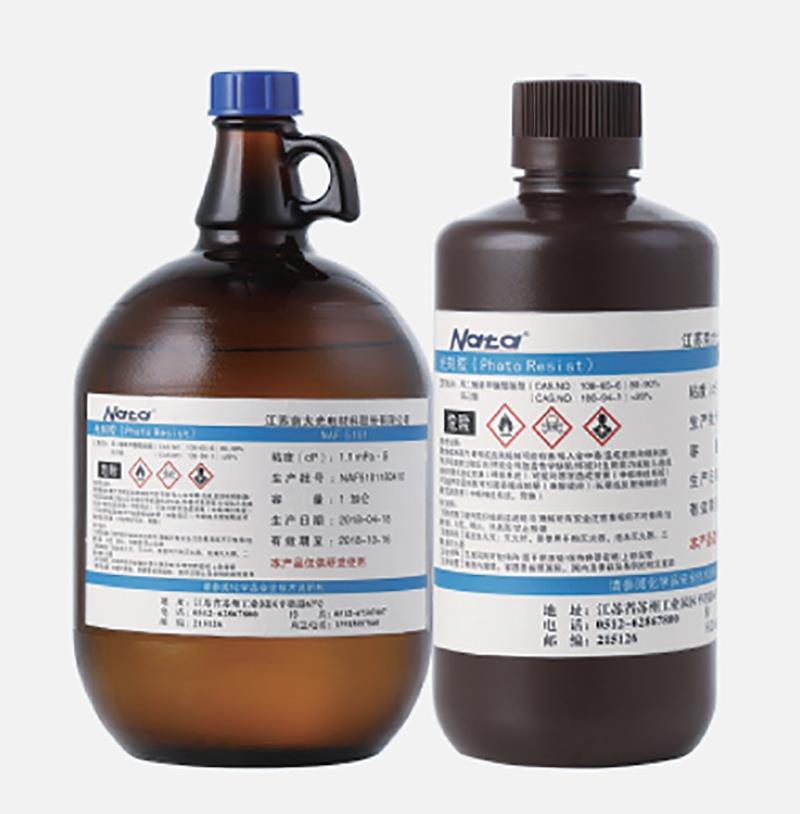

193nm ArF光刻胶

在2023年Mate60 Pro刚刚发布时，华尔街的分析师们普遍认为，“这只是不计成本的政治秀”。一位常驻上海的半导体行业高管回忆道：“当时的良率被外界普遍猜测不足50%，这意味着每卖出一颗芯片，都在烧钱。大家都在赌，华为的存货能撑多久。”

但2025年的突破，就发生在这个不被看好的领域。

从2024年底Mate70系列问世，到2025年华为Mate80系列及多款终端设备，甚至部分服务器芯片的全面铺货，7nm芯片的供应不仅没有枯竭，反而源源不断。

背后是中国工程师夜以继日的“填坑”之战。没有捷径，只有对着显微镜和良率数据一次次调整参数：改进光刻胶的涂布厚度、优化刻蚀气体的浓度、建立更严苛的防震和温度控制模型。

根据加拿大TechInsights的拆解报告与追踪分析，从麒麟9000S到后续迭代的芯片，中国代工厂在7nm工艺上的成熟度正在以肉眼可见的速度提升。业界普遍估算，通过两年的工艺迭代和良率爬坡，这条“非典型”7nm产线的商业化良率，已达正向经济循环的临界点。

故事的核心在于，它证明了即使原有的技术路径被锁死，凭借庞大的工程师红利、海量的试错资金以及“背水一战”的终端市场反哺，中国依然在悬崖边踩出了一条路。代价固然是更高的制造成本，但收获的是大国博弈中无价的战略安全。

一瓶光刻胶

2026年1月28日，山东滨州，全自动生产线进行半导体芯片封装作业

如果说光刻机是芯片制造的“印钞机”，那么光刻胶就是印钞机里的“特种油墨”。没有它，再先进的机器也只是一堆废铁。

2023年7月，日本政府对中国正式实施针对23种半导体制造设备的出口管制。虽然重点在于设备，但悬在中国半导体头顶的另一把达摩克利斯之剑，也让人担忧——高端光刻胶。

全球高端光刻胶市场，超过80% 的份额被日本的JSR、东京应化、信越化学等几大巨头牢牢把控。

光刻胶是一种特别娇贵的化学合成物。以制造7nm、14nm、28nm芯片至关重要的ArF（氟化氩）干法和浸没式光刻胶为例，其不仅要求极高的感光度以保证纳米级的分辨率，更要求极其苛刻的纯度。一瓶光刻胶中，如果混入了几个金属离子，就可能导致整批芯片短路。

一旦日本企业停止供货，国内哪怕是最成熟的28nm产线，也会在几个月内因库存耗尽而全面停摆。

面对这种绝境，中国材料企业开始想办法。

南大光电脱胎于南京大学，是中国高纯电子材料领军企业，2025年有三款ArF光刻胶通过验证。

一般而言，材料科学没有“弯道超车”。从树脂的合成、光酸产生剂的筛选，到溶剂的配比，每一种成分微调，都要经历漫长的晶圆涂布、曝光、显影测试。

早期，国产光刻胶送样到晶圆厂，往往因为挂壁、边缘不平整或分辨率不够被直接打回。更难的是，验证一款光刻胶，需要占用晶圆厂宝贵的产线时间。在产能紧张的年代，没有代工厂愿意拿几百万元的晶圆去陪国产材料“练手”。

随着国际环境的恶劣，为了供应链安全，中芯国际、华虹等代工厂向国产材料敞开了验证的大门。

历经近十年研发、上千次的配方调整，2024年底至2025年，南大光电迎来了历史性的时刻。根据该公司的公开披露信息，其自主研发的ArF 光刻胶不仅成功通过了国内客户的使用认证，更迈出了关键一步：实现批量供货。

这是一个材料自主的技术里程碑。虽然目前国产ArF光刻胶在国内市场的占有率仍处于起步阶段，距离全面替代还有很长时间，但这意味着从“0到1”已经达成了，以后从“1到100”也就不难了。

芯粒爆发

对于半导体产业来说，真正的压力不是“做不出芯片”，而是“做不出足够大的、高性能的芯片”。

　　封装就不再只是芯片制造的“最后一道工序”，而变成了性能竞争的一部分。

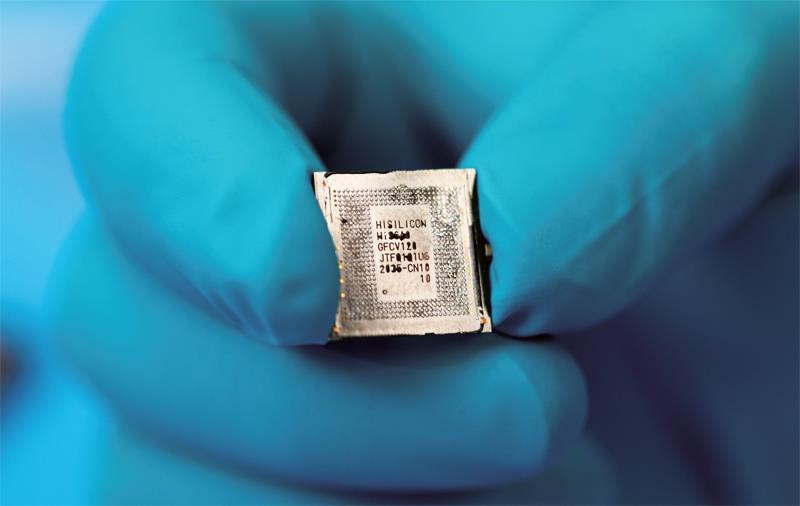

麒麟9000芯片

最现实的问题是，如果拿不到最尖端的制程，是否还能够继续提升算力、继续做大芯片、继续支撑AI 服务器和高性能计算？

答案在2025年变得越来越清晰，未必把所有功能都塞进同一块最先进的硅片里。

这正是Chiplet的意义。所谓Chiplet，并不是神秘的新发明，而是种更务实的工程思路：把原本一整块的大芯片拆分成多个小芯片，分别制造，再通过先进封装把它们重新“拼”在一起。

比如，把负责核心计算的部分，用现有的、来之不易的7nm工艺制造；把负责输入输出接口、内存控制等对制程要求不高的部分，用便宜且产能充足的14nm甚至28nm工艺制造。最后，利用先进的2.5D或3D封装技术，将这些“小积木”像拼图一样紧密互联在一起，形成一颗完整的大芯片。

这么做的好处很直接——一方面可以提高良率，另一方面可以把不同功能模块放到不同制程节点上完成，降低对单一最先进工艺的依赖。

换句话说，当先进制程受限时，封装就不再只是芯片制造的“最后一道工序”，而变成了性能竞争的一部分。

过去一年，中国在Chiplet上真正的进展，并不主要体现在某一颗“传奇芯片”的横空出世，而是体现在先进封装能力开始从概念验证走向稳定量产。

最有代表性的案例之一，来自中国大陆封测龙头长电科技。在2024年年报中，公司明确披露，其高密度多维异构集成系列工艺已“按计划进入稳定量产阶段”，并已服务于高性能计算、人工智能、汽车电子等应用场景。

尤其到了后摩尔定律时代，系统性能不再完全由晶体管尺寸决定，也越来越取决于封装、互连和异构集成能力。英特尔、AMD、台积电、三星都在大规模押注先进封装，本身就说明了这种趋势。

中国在最尖端逻辑制程上仍落后于国际龙头，但在封装环节，尤其是在制造组织能力、产能建设和工程实现上，与国际先进水平的距离相对更小，也更有机会率先形成产业化突破。

当然，Chiplet并不能替代先进制程，也不能让中国立刻克服缺乏EUV光刻机的短板。它更像是一种工程优化，帮助企业在受限条件下，把现有制造能力组合得更高效，把有限的先进产能用在最关键的地方。

如果说7nm量产的意义，是证明中国还能把先进芯片做出来；光刻胶量产的意义，是证明关键材料链条正在补齐；那么Chiplet的意义，则证明了中国芯片业正在巧妙运用“东方智慧”——在一大堆约束条件下，重新定义“什么叫可用的先进性”。

回望2025年的中国半导体产业，没有敲锣打鼓的热闹，也没有一步登天的奇迹。

阴和俊部长口中的“新突破”，是由产线上一次次失败后回调的良率、实验室里一瓶瓶倒掉又重配的试剂、以及架构师们一张张重新设计的图纸共同堆砌而成的。

美国的打压，倒逼中国建立起了全球最完整、最坚韧的本土半导体生态。

以前，国内芯片设计公司只买Synopsys的EDA软件，只找台积电代工，只用陶氏化学的材料；今天，从底层代码到特种气体，国内供应链正在经历着史无前例的交叉验证与生死磨合。

中国芯片，路依然很长，但方向对了。
